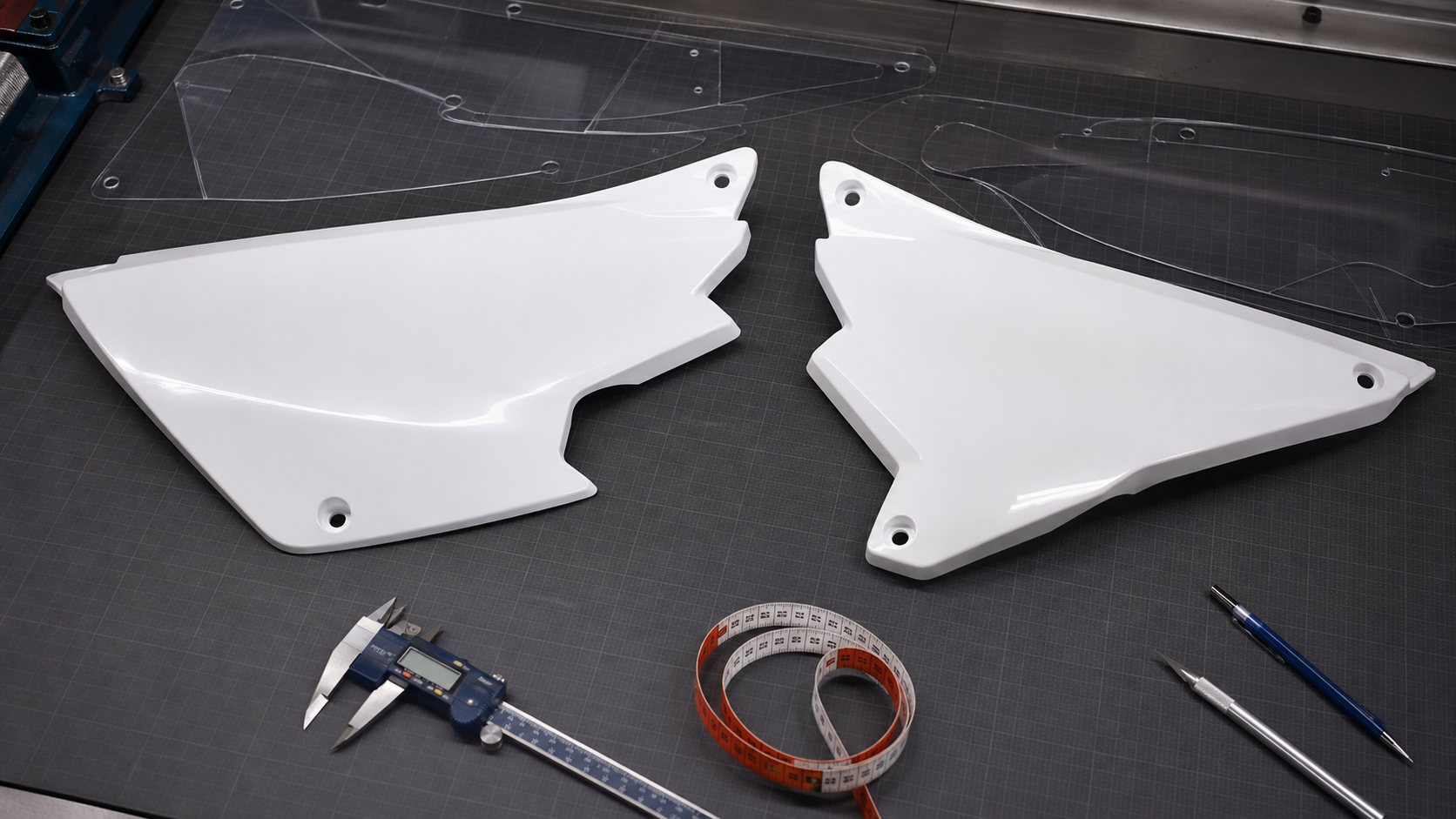

Kaksi valkoista motocross-sivupaneelia voi näyttää työpöydällä lähes samalta. Kun ne asetetaan päällekkäin, toisen kiinnitysreikä on muutaman millimetrin eri kohdassa, yläreunan kaari on jyrkempi ja takakulma jatkuu hieman pidemmälle. Muoviosa sopii silti samaan pyörään, koska tarvikevalmistaja on muuttanut ulkomuotoa tai rakentanut oman kiinnitysratkaisunsa. Tarrasarjalle nämä pienet erot ovat ratkaisevia. Painettu pala ei veny virheettömästi uuteen leikkuulinjaan.
OEM- ja tarvikeplastien tarrapohjat pitää tunnistaa ennen suunnittelua ja painamista. Pyörän merkki, malli ja vuosimalli ovat lähtötietoja, mutta ne eivät aina kerro, mitkä muovit pyörässä todella ovat. Aiempi omistaja on voinut asentaa restyle-sarjan, vaihtaa vain sivupaneelit tai yhdistää eri valmistajien osia. Varmistus säästää vääränmuotoiselta sarjalta ja antaa grafiikalle oikean paikan kiinnitysreikien, reunojen sekä kaarteiden ympärillä.
Mitä OEM-muovi tarkoittaa tarrasuunnittelussa
OEM viittaa pyörän alkuperäisen valmistajan kyseiseen malliin tarkoitettuun osaan. Tarrapohja voidaan rakentaa alkuperäisen muovin geometriasta, jolloin leikkauslinjat, kiinnitysreiät ja näkyvät alueet tunnetaan. Tämä ei silti tarkoita, että yksi pohja sopisi saman merkin kaikkiin vuosimalleihin. Muoto voi vaihtua mallipäivityksessä, vaikka moottorin koko ja mallinimi pysyvät samoina.
Myös saman vuosimallin eri versioissa voi olla eroja. Kilpailumalli, enduroversio, erikoispainos tai eri markkina-alueelle tehty osa voi käyttää poikkeavaa numerokilpeä tai valomaskia. Tilauksessa tarvitaan koko mallitunnus eikä vain esimerkiksi 250. Kaksitahtinen ja nelitahtinen pyörä voivat jakaa joitakin muoveja mutta eivät välttämättä kaikkia.
Alkuperäisen osan ikä vaikuttaa kuntoon. Käytetty OEM-paneeli voi olla vääntynyt, haljennut tai kiinnitetty lämpöä saaneena eri asentoon. Oikea tarrapohja vastaa nimellistä muotoa, mutta vaurioitunut muovi ei aina palaudu siihen. Ennen tarroitusta paneelin rakenteellinen kunto tarkistetaan.
Tarvikemuovi voi muuttaa vain pienen yksityiskohdan
Tarvikevalmistaja voi tehdä osan, joka korvaa alkuperäisen ja käyttää samoja kiinnityspisteitä. Ulkoreuna voi silti olla hieman eri, pinnassa voi olla uusi harjanne tai reiän ympärillä laajempi tasainen alue. Tarran kannalta tämä tarkoittaa uutta leikkuupohjaa. Ero ei välttämättä estä muovin asentamista pyörään, mutta se estää alkuperäiselle osalle leikatun grafiikan täydellisen sopivuuden.
Joissakin tarvikemalleissa tarkoitus on jäljitellä OEM-muotoa mahdollisimman tarkasti. Silloinkin valmistustoleranssi, materiaalin kutistuminen ja reunan viimeistely voivat poiketa. Pieni toleranssi voidaan huomioida tarrapohjassa, mutta kiinnitysreiän siirtymää ei pitäisi korjata leikkaamalla valmista grafiikkaa sattumanvaraisesti suuremmaksi.
Tarvikemuovin tuotenimi ja valmistaja ovat tärkeitä tietoja. Pelkkä musta muovisarja ei yksilöi geometriaa. Pakkaus, tilausvahvistus tai osaan valettu merkintä voi auttaa tunnistuksessa. Jos tiedot puuttuvat, selkeät kuvat ja mitat ovat seuraava askel.
Restyle-sarja sekoittaa vuosimallin ja ulkonäön
Restyle- eli muunnossarjan tarkoitus on antaa vanhemmalle pyörälle uudemman mallin kaltainen ulkoasu. Se voi käyttää omia sovitteita, sivupaneeleita, ilmanohjaimia ja lokasuojia. Rekisteri- tai runkotiedon vuosimalli kertoo pyörän tekniikasta, mutta ei enää tarran tarvitsemasta ulkomuodosta.
Tilauksessa kerrotaan sekä pyörän alkuperäinen malli että restyle-sarjan tarkka nimi. Tarrapohja valitaan muovien mukaan. Uudemman näköinen paneeli ei välttämättä ole geometrialtaan sama kuin aidon uudemman pyörän OEM-osa, vaikka kuvissa ne muistuttavat toisiaan. Sovitteet ja kiinnitysreiät voivat muuttaa pintaa.
Restyle-sarjan grafiikka suunnitellaan kokonaisuutena sen omille paloille. Vanhan tarrapohjan värilinjoja ei vain siirretä uuteen ulkoreunaan. Paneelien mittasuhteet, näkyvä pinta ja satulan liittymä muuttuvat, joten sommittelun rytmi rakennetaan uudelleen.
Sekamuovisarja on yleisempi kuin moni huomaa
Kaatumisen jälkeen kuljettaja voi vaihtaa vain rikkoutuneen sivupaneelin. Etulokasuoja jää alkuperäiseksi, ilmanohjaimet ovat yhden tarvikevalmistajan ja takasivut toisen. Pyörä näyttää kaukaa yhtenäiseltä, mutta tarrasarja koostuu silloin usean pohjan yhdistelmästä. Tämä pitää kertoa ennen tuotantoa.
Jokainen paneeli tunnistetaan erikseen. Jos vain yksi osa poikkeaa, koko sarjaa ei välttämättä tarvitse suunnitella uudelleen, mutta kyseiselle palalle tarvitaan oikea leikkuulinja. Värien ja kuvioiden jatkuminen viereisestä paneelista tarkistetaan, sillä eri muoto muuttaa liittymäkohtaa.
Sekasarja voi myös olla tarkoituksellinen. Kuljettaja valitsee esimerkiksi tarvikelokasuojan muodon ja OEM-sivupaneelien istuvuuden. Yksilöllinen yhdistelmä toimii hyvin, kun se dokumentoidaan. Ongelma syntyy vain, jos suunnittelija olettaa kaikkien osien kuuluvan samaan sarjaan.
Vuosimallin ilmoittaminen ei yksin riitä
Vuosimalli voi tarkoittaa rekisteröintivuotta, valmistusvuotta tai myyjän ilmoittamaa mallivuotta. Etenkin vuodenvaihteen pyörissä tieto sekoittuu helposti. Lisäksi valmistaja voi tehdä mallipäivityksen kesken tutun mallisarjan. Tilaukseen liitetään siksi tarkka mallimerkintä ja mahdollisuuksien mukaan runkonumerosta varmennettu mallivuosi.
Runkonumeroa ei tarvitse julkaista blogissa, sosiaalisessa mediassa tai painettuun grafiikkaan. Se voidaan tarvittaessa käyttää yksityisesti mallin tunnistamiseen luotettavan huolto- tai varaosajärjestelmän kautta. Asiakkaan henkilötietoja ja ajoneuvotietoja käsitellään vain tarpeellisessa laajuudessa.
Hyvä tilauslomake kysyy erikseen pyörän merkin, mallin, moottoriversion, mallivuoden ja muovien valmistajan. Lisäksi siinä on kohta muutoksille. Näin restyle-sarja tai yksittäinen vaihdettu paneeli ei jää epäselvän vapaamuotoisen viestin varaan.
Kuvat paljastavat muodon, kun ne otetaan oikein
Tunnistusta varten otetaan koko pyörästä suora sivukuva molemmilta puolilta sekä suora etukuva. Kamera pidetään mahdollisimman kohtisuorassa paneeliin nähden, jotta perspektiivi ei muuta muotoa tarpeettomasti. Lisäksi otetaan lähikuvat kiinnitysrei'istä, harjanteista ja osaan valetuista merkinnöistä.
Laajakulmainen puhelinkamera läheltä voi venyttää paneelin kulmia. On parempi perääntyä hieman ja käyttää maltillista polttoväliä kuin täyttää kuva aivan läheltä. Kuvassa on hyvä näkyä koko osa, ei vain sen keskikohta. Tasainen valaistus auttaa erottamaan reunat mustassakin muovissa.
Kuvan viereen voidaan asettaa tunnetun mittainen viivain samaan tasoon paneelin kanssa, mutta se ei korvaa varsinaisia mittoja. Perspektiivi muuttaa mittakaavaa, jos viivain ja osa ovat eri etäisyydellä kamerasta. Kuvat ovat ennen kaikkea muodon ja yksityiskohtien tunnistamista varten.
Mitat vahvistavat epäselvän paneelin
Hyödyllisiä mittoja ovat kiinnitysreikien keskikohtien väli, paneelin kokonaispituus, tietyn suoran reunan pituus ja selkeiden kulmapisteiden etäisyys. Mittauskohdat sovitaan suunnittelijan kanssa, jotta asiakas ei lähetä paljon lukuja, joita ei voida verrata olemassa olevaan pohjaan.
Joustava mittanauha seuraa kaarevaa pintaa, kun taas suora viivain kertoo pisteiden välisen suoran etäisyyden. Nämä eivät ole sama mitta. Siksi menetelmä merkitään. Kiinnitysreiän mitta otetaan mieluiten keskeltä keskelle, ei epämääräisesti reunasta reunaan.
Muutaman millimetrin mittausvirhe on mahdollinen, joten yhtä lukua ei käytetä ainoana tunnisteena. Kuvat, valmistajan tieto ja useampi vertailumitta muodostavat kokonaisuuden. Jos pohjaa ei voida varmistaa, fyysinen paneeli tai tarkka malline on turvallisempi kuin arvailu.
Fyysinen malline tarvitsee kolmiulotteisen muodon ymmärrystä
Tarrapohjaa ei aina voi rakentaa pelkästä ylhäältä otetusta valokuvasta. Paneeli kaareutuu useaan suuntaan, ja tasoon avattava kalvo tarvitsee oikean muodon. Ammattimainen pohjan valmistus voi hyödyntää fyysistä mallinekalvoa, mittauksia, skannausta ja testileikkausta. Menetelmä valitaan osan monimutkaisuuden mukaan.
Pelkkä paperin piirtäminen kaarevan paneelin päällä voi vääristää reunaa, jos paperi rypistyy tai siltautuu syvennyksen yli. Mallineen pitää seurata pintaa samalla tavalla kuin tarramateriaalin. Kiinnitysreiät, limitykset ja leikkausvara merkitään hallitusti.
Uusi pohja testataan edullisella materiaalilla tai koepalalla ennen yksilöllisen grafiikan tulostamista. Testi paljastaa, osuuko reikä kohdalleen, jääkö reuna liian lyhyeksi ja syntyykö kaarteeseen liikaa jännitystä. Korjaus tehdään digitaaliseen pohjaan, minkä jälkeen versio nimetään selkeästi.
Valmistustoleranssi kuuluu suunnitteluun
Kaksi saman valmistajan muoviosaa ei välttämättä ole molekyylin tarkkuudella identtisiä. Ruiskuvalu, jäähdytys ja varastointi voivat tuoda pienen vaihtelun. Tarrapohja suunnitellaan niin, että se toimii normaalin toleranssin sisällä eikä jätä kriittistä reunaa yhden millimetrin varaan.
Leikkauslinja ei yleensä seuraa joka kohdassa aivan paneelin ulkoreunaa. Pieni hallittu paljas marginaali voi tehdä asennuksesta ja kestävyydestä parempaa, koska tarra ei taitu epävarmasti reunan yli. Marginaalin pitää olla tasainen ja designin kanssa tarkoituksellinen.
Kiinnitysreiän ympärille jätetään sopiva tila ruuville ja muovin liikkeelle. Liian tiukka leikkaus voi jäädä ruuvinkannan alle ja kiertyä kiristyksessä. Liian suuri aukko näyttää epätarkalta. Pohjan testaus todellisella osalla löytää tasapainon.
Väärää pohjaa ei korjata venyttämällä
Kun tarrapala on muutaman millimetrin vääränmuotoinen, asentaja voi yrittää lämmittää ja venyttää sen paikalleen. Tämä siirtää ongelman toiseen kohtaan. Kiinnitysreikä voi osua, mutta ulkoreuna lyhenee, numero vääristyy ja kalvoon jää palautumisjännitys. Myöhemmin reuna alkaa nousta.
Pienen tavallisen asennussäädön ja väärän pohjan välillä on ero. Oikeakin pala tarvitsee kolmiulotteiseen kaarteeseen hallittua muotoilua. Väärä pala vaatii kuitenkin jatkuvaa pakottamista, reiät eivät kohtaa luonnollisesti tai yksi reuna jää selvästi yli. Tällöin asennus keskeytetään.
Valmista tarraa ei leikata summittaisesti paneelin päällä terällä. Se voi vahingoittaa muovia, tehdä epätasaisen reunan ja poistaa laminaatin suojan suunnitellusta kohdasta. Oikea ratkaisu on tarkistaa muovi ja valmistaa sopiva pala.
Kuivasovitus tehdään ennen taustapaperin avaamista
Jokainen tarrapala asetetaan taustapaperin kanssa vastaavalle paneelille. Se kohdistetaan kiinnitysreikien ja selkeiden kulmien mukaan. Taustapaperi tekee rakenteesta jäykemmän, joten pala ei vielä seuraa kaikkia kaaria, mutta perusmuodon ja koon pitää täsmätä.
Kuivasovituksessa tarkistetaan myös grafiikan suunta. Oikean ja vasemman puolen palat voivat näyttää pöydällä samalta. Jos numero, nimi tai väriliike asennetaan väärälle puolelle, pala ei välttämättä sovi eikä sisältö osoita suunniteltuun suuntaan. Palat pidetään nimettyinä järjestyksessä.
Poikkeamasta otetaan kuva ennen liimapinnan avaamista. Kuvaan sisällytetään koko paneeli ja kohdistuspisteet. Tämä antaa toimittajalle hyödyllisen tiedon ja pitää tarran uudenveroisena mahdollista vaihtoa varten.
Grafiikan sommittelu riippuu paneelin todellisesta muodosta
Suurempi tarvikesivupaneeli ei tarkoita, että kaikki elementit vain suurennetaan. Uusi pinta voi sallia leveämmän numeron, mutta samalla harjanne tai saappaan hankauskohta siirtää tärkeää aluetta. Design rakennetaan paneelin näkyvän ydinalueen ympärille.
Värilinjan jatkuminen ilmanohjaimesta sivupaneeliin suunnitellaan todellisen liittymäkohdan mukaan. Jos toinen osa on restyle-sarjaa, linjojen kulma voi muuttua. Digitaalisessa yleiskuvassa palat asetetaan pyörän muotoon eikä arvioida vain irrallisina tasoleikkauksina.
Sponsorilogot sijoitetaan pois kiinnitysrei'istä, reunoista ja jyrkistä kaarteista. Oikea tarrapohja kertoo, missä turvallinen alue on. Väärällä pohjalla logo voi päätyä ruuvin alle, vaikka luonnos näyttäisi siistiltä tasaisella näytöllä.
Korvaava tarrapala tarvitsee saman muovitiedon
Kun yksi paneeli rikkoutuu ja vaihdetaan, uusi muovi ei välttämättä ole samaa valmistajaa kuin vanha. Ennen korvaavan tarran tilausta kerrotaan uuden osan tiedot. Vanhan grafiikan tiedosto antaa värit ja sommittelun, mutta leikkuupohja voi tarvita muutoksen.
Jos uusi paneeli on samaa mallia, arkistoitu tarrapohja tekee korvaavasta palasta nopean ja täsmällisen. Siksi alkuperäisen tilauksen muovitiedot kannattaa säilyttää. Valokuva vaurioituneesta pyörästä ei yksin kerro, mikä tarvikesarja siinä on.
Uuden palan värit pyritään toistamaan alkuperäisestä tiedostosta ja tuotantotiedoista. Käytössä ollut laminaatti voi olla naarmuuntunut tai hieman muuttunut, joten aivan uusi pala voi näyttää aluksi tuoreemmalta. Muoto ja sisältö voidaan silti tehdä oikein.
Tilauksen tarkka tieto estää kalleimman virheen
Väärälle muoville painettu yksilöllinen tarrasarja kuluttaa materiaalia, tuotantoaikaa ja asiakkaan kilpailukalenteria. Virhe on paljon helpompi estää yhdellä lisäkuvalla tai tuotenumeron tarkistuksella kuin korjata valmiin paketin saavuttua. Epävarmuus kerrotaan avoimesti ennen painamista.
Hyvä tilaus sisältää pyörän merkin, tarkan mallin, mallivuoden, moottoriversion, muovisarjan valmistajan ja nimen sekä tiedon vaihdetuista yksittäisistä osista. Kuvat molemmilta sivuilta ja edestä vahvistavat kokonaisuuden. Restyle-sarjasta liitetään ostolinkki tai tuotetieto, jos se on saatavilla.
Suunnittelija vastaa oikean pohjan valinnasta annettujen tietojen perusteella, mutta asiakas tuntee pyöränsä muutokset parhaiten. Yhteistyö tekee tarkistuksesta nopean. Kysymys muoveista ei ole turha myyntivaihe, vaan painotuotteen mitoituksen perusta.
Muoviin valetut merkinnät kannattaa kuvata ennen peittämistä
Paneelin taustapuolella voi olla valmistajan nimi, osanumero, muottimerkintä tai materiaalikoodi. Ne eivät aina yksin kerro myyntinimeä, mutta auttavat erottamaan kaksi samankaltaista osaa. Merkinnät kuvataan terävästi ennen tarran asennusta ja liitetään projektin tietoihin. Myöhemmin rikkoutuneen osan korvaaminen on helpompaa, kun alkuperäinen tunniste on tallessa.
Pelkkään etupuolen ulkonäköön painettu pieni merkki ei välttämättä ole luotettava tunnistus. Edellinen omistaja on voinut siirtää valmistajan tarran tai asentaa logon toiseen muoviin. Valettu taustamerkintä, ostotosite ja fyysinen muoto muodostavat vahvemman kokonaisuuden. Jos tiedot ovat ristiriidassa, tarrapohja varmistetaan mittojen ja testin avulla.
Projektikansioon tallennetaan myös tieto muovien väristä ja ostopäivästä. Sama tuotenimi voi saada myöhemmin pienen muottipäivityksen, jota ei näe verkkokaupan vanhasta kuvasta. Ajantasainen fyysinen tarkistus on tarpeen, jos uusi varaosa poikkeaa arkistoidusta pohjasta.
Vasen ja oikea puoli eivät ole automaattisia peilikuvia
Pakoputki, ilmanotto, työkalukotelo tai runkorakenne voi muuttaa paneelin toista puolta. Vaikka ulkosiluetti muistuttaa peilikuvaa, kiinnitysreiät ja harjanteet voivat olla eri kohdissa. Yhden puolen tarrapohjaa ei siis käännetä toiseen suuntaan ilman erillistä tarkistusta. Tekstit ja sponsorilogotkin vaativat oikean lukusuunnan.
Tarvikesarjassa asymmetria voi poiketa OEM-osasta. Valmistaja on voinut kasvattaa pakoputken puolelle lämpösuojaa tai muuttaa sisäreunan muotoa. Molemmat paneelit kuvataan ja sovitetaan. Yksi onnistunut vasemman puolen testipala ei vahvista oikean puolen geometriaa.
Yleiskuvassa sivut tasapainotetaan optisesti. Numero voi olla samalla korkeudella suhteessa satulaan, vaikka sen etäisyys paneelin ulkoreunasta poikkeaa. Tavoitteena on, että pyörä näyttää yhtenäiseltä molemmilta puolilta, ei se, että tasotiedoston koordinaatit ovat matemaattisesti identtisiä.
Digitaalinen arkisto tarvitsee yksiselitteisen pohjan nimen
Kun uusi muovipohja on testattu, sille annetaan nimi, joka sisältää pyörän mallin, mallivuosialueen, muovien valmistajan ja tarvittaessa revision. Yleisnimi sidepanel_new ei riitä, koska puolen vuoden kuluttua kukaan ei muista, mihin osaan se viittasi. Selkeä tunnus estää vanhan pohjan valinnan kiireessä.
Pohjan mukana säilytetään testikuvat, tärkeät mitat ja tieto siitä, millä fyysisellä osalla se varmennettiin. Jos asiakkaan myöhempi paneeli näyttää erilaiselta, vertailu voidaan tehdä dokumenttiin. Pohjaa ei laajenneta automaattisesti kaikkiin samannimisiin tarvikesarjoihin yhden onnistuneen asennuksen perusteella.
Revision muuttaminen kirjataan aina. Leikkauslinjan pieni korjaus, reiän siirto tai turvallisen alueen päivitys saa uuden versionumeron. Aiemman sarjan korvaava pala tuotetaan tarvittaessa sen alkuperäisellä versiolla, kun taas uudet tilaukset käyttävät vahvistettua uusinta pohjaa.
Oikea tarrapohja tekee asennuksesta rauhallisen
Motocross-tarrasarjan sopivuus ei määräydy vain pyörän mallinimen mukaan. OEM-paneeli, tarvikeosa, restyle-sarja ja sekalainen korjaushistoria voivat kaikki muuttaa tarvittavaa leikkuulinjaa. Pienet erot kiinnitysrei'issä, kaarteissa ja reunoissa vaikuttavat sekä asennukseen että grafiikan sommitteluun.
Kun muovit tunnistetaan ennen painoa, kuivasovitus vahvistaa oikean palan ja design käyttää todellista näkyvää aluetta. Tarran ei tarvitse peittää virhettä venymällä, numerot säilyvät muodossaan ja reunat asettuvat ilman jatkuvaa palautusjännitystä. Oikea pohja ei ehkä ole tarrasarjan näyttävin osa, mutta se on edellytys sille, että kaikki näkyvä osuu oikeaan paikkaan.
