Valmis motocross-tarrapala näyttää siltä, että grafiikka on painettu täsmälleen sen muotoiseksi kuin paneeli. Tuotannossa kuva kuitenkin jatkuu tarkoituksella leikkuulinjan ulkopuolelle, tärkeät elementit pidetään erossa reunasta ja itse leikkuupolku kulkee omana vektorinaan painotiedoston päällä. Nämä näkymättömät alueet ratkaisevat, jääkö tarran reunaan valkoinen raita, leikkautuuko numerosta pala tai osuuko kiinnitysreikä keskelle sponsorilogoa.
Leikkuuvara, leikkuulinja ja turva-alue muodostavat motocross-tarran painoaineiston teknisen rungon. Ne eivät ole sama asia. Leikkuuvara jatkaa taustaa lopullisen reunan yli. Leikkuulinja kertoo koneelle, mistä tarra leikataan. Turva-alue rajaa sisäpuolelle kohdan, jossa nimi, numero ja muut tärkeät elementit säilyvät näkyvinä normaalista kohdistusvaihtelusta sekä paneelin kaareutumisesta huolimatta.
Tarrapohja on enemmän kuin paneelin ääriviiva
Hyvä pohja sisältää lopullisen leikkausmuodon, kiinnitysreiät, mahdolliset sisäleikkaukset, limitykset ja turvalliset sisältöalueet. Se kertoo myös, mitkä osat taipuvat paneelin sivulle ja mitkä näkyvät suoraan katsottaessa. Pelkkä valokuva muovista ei anna tätä tietoa luotettavasti, koska perspektiivi vääristää muotoa.
Pohja rakennetaan oikeassa mittakaavassa ja testataan fyysisellä paneelilla. OEM- ja tarvikeosille voi olla eri versiot. Tiedoston nimessä näkyvät malli, vuosimallialue, muovisarja ja revisionumero, jotta suunnittelija ei valitse kiireessä lähes saman näköistä vanhaa pohjaa.
Suunnittelukerroksessa näkyvät apuviivat eivät kaikki päädy painoon. Niiden värit, nimet ja lukitus tehdään selkeiksi. Leikkuupolku pidetään erillään grafiikasta, jotta vahingossa piilotettu tai rasteroitu viiva ei katoa tuotantotiedostosta.
Leikkuuvara estää valkoisen hiusrajan

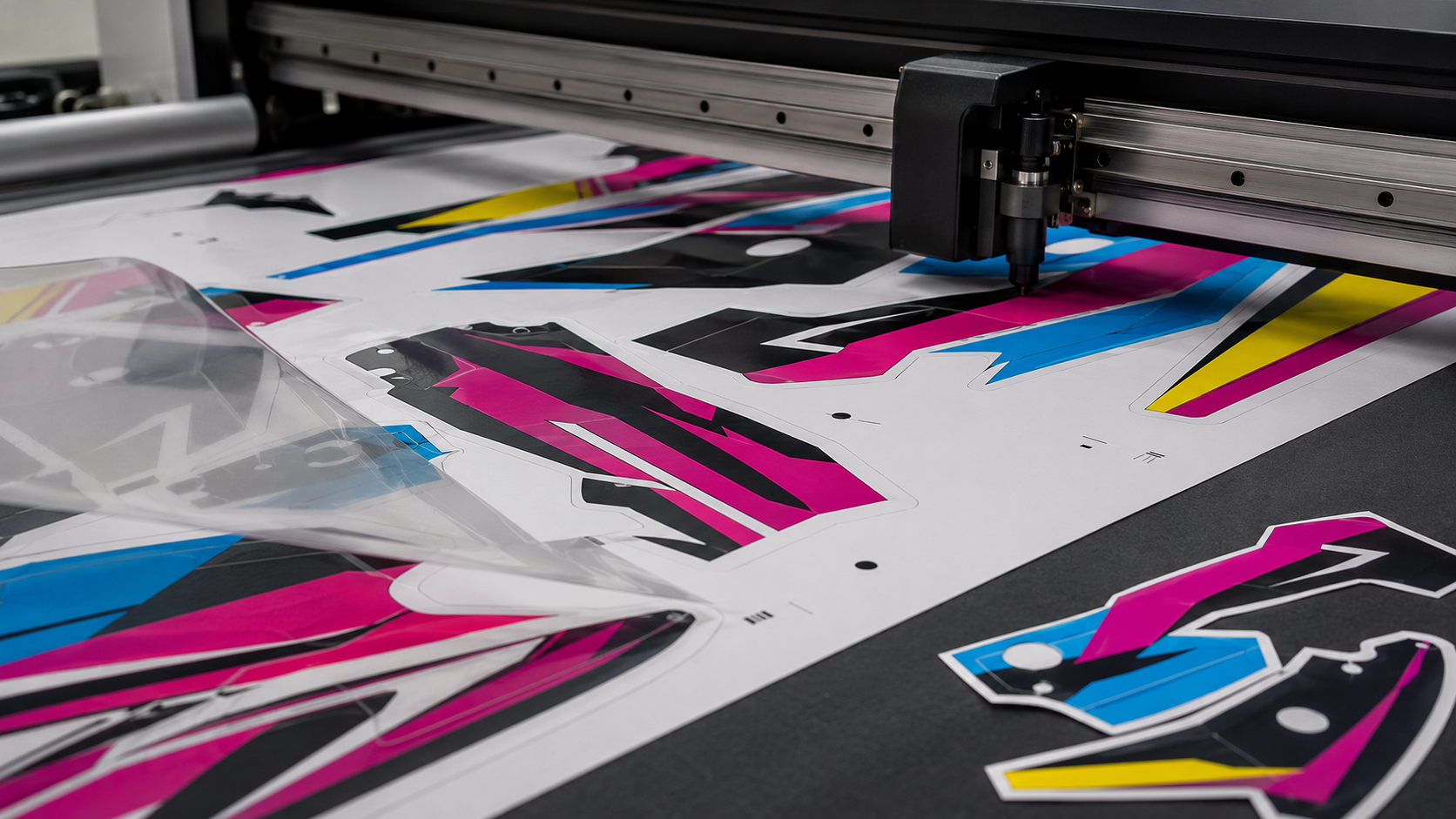

Tulostus ja contour-leikkaus kohdistetaan tarkasti, mutta prosessissa on aina pieni tekninen toleranssi. Materiaali voi liikkua, laminaatti muuttaa pintajännitystä ja pitkän arkin syöttö kertyy. Jos taustaväri päättyy täsmälleen leikkuulinjaan, pienikin siirtymä jättää toiselle reunalle painamattoman valkoisen kaistaleen.
Leikkuuvarassa taustaväriä, valokuvaa tai tekstuuria jatketaan linjan yli. Kun terä siirtyy hieman normaalin toleranssin sisällä, se leikkaa edelleen samaa kuvaa. Lopullinen pala näyttää värilliseltä reunaan asti. Vara ei siis tee tarrasta suurempaa, vaan se poistuu leikkauksessa.
Leikkuuvaran määrä valitaan tuotantomenetelmän, palan koon ja muodon mukaan. Hyvin pieni yksinkertainen tarra ja suuri kaareva sivupaneeli eivät välttämättä käytä samaa arvoa. Sattumanvarainen valtava vara lisää tiedoston kokoa ja voi sotkea viereisten palojen asettelua, mutta liian pieni vara ei suojaa kohdistukselta.
Taustaa jatketaan, tärkeää sisältöä ei venytetä
Leikkuuvaraan viedään sisältö, jonka jatkuminen ei haittaa. Yksivärinen pinta, tekstuuri, valokuva tai suuri abstrakti kuvio voidaan jatkaa luontevasti. Kilpailunumeroa, nimeä tai sponsorilogoa ei siirretä varaan, koska se leikataan osittain pois. Näille käytetään turva-aluetta.
Valokuvan reunaa voidaan laajentaa alkuperäisestä kuvasta tai rakentaa siihen sopivalla sisällöllä. Pelkkä viimeisen pikselirivin venyttäminen voi tehdä näkyvän sumean raidan, jos leikkaus osuu hieman sisemmäs. Kuvan jatkuminen suunnitellaan niin, että myös toleranssin sisällä oleva reuna näyttää luonnolliselta.
Geometrinen kuvio vaatii erityistä huomiota. Jos terävä väriraja päättyy aivan leikkauslinjaan, pieni siirtymä muuttaa sen kulmaa tai paksuutta. Rajaa jatketaan ja sen näkyvä osa sijoitetaan hieman turvallisemmin paneelin sisään.
Leikkuulinja on tuotannon ohjauspolku
Contour-leikkuri tarvitsee vektoripolun, jota se seuraa. Polun pitää olla suljettu, siisti ja vapaa päällekkäisistä pisteistä. Avoin linja voi jättää palan osittain kiinni, ja kaksinkertainen samaan kohtaan kulkeva polku voi leikata taustapaperin liian syvältä.
Leikkuulinja ei ole painettava värirajaus. Se nimetään ja käsitellään tuotannon ohjelmiston vaatimalla tavalla. Esikatselussa se voi näkyä kirkkaana apuvärinä, mutta valmiissa tarrassa tätä viivaa ei ole. Jos viiva vahingossa rasteroidaan grafiikkaan, sen väri voi päätyä painetuksi reunaan.
Polun pisteitä käytetään vain niin paljon kuin muoto tarvitsee. Tuhansista tarpeettomista ankkuripisteistä rakennettu kaari voi muuttua leikkurissa pieneksi värinäksi ja tuottaa pykäläisen reunan. Hyvä vektori on sileä ja teknisesti yksinkertainen.
Sisäleikkaukset tarvitsevat oman järjestyksen
Kiinnitysreiät, ilmanottoaukot ja muut paneelin läpi näkyvät kohdat leikataan sisäpolkuina. Niiden pitää olla samalla mittakaavalla ja oikeassa suhteessa ulkoreunaan. Jos sisäpolun suunta, yhdistyminen tai päällekkäisyys on virheellinen, ohjelmisto voi tulkita alueen väärin.
Reiän ympärille jätetään designissa hallittu tila. Tärkeä kirjain ei saa olla teknisesti turva-alueella mutta visuaalisesti ruuvinkannan alla. Myös paneelin liike ja ruuvin kiristys huomioidaan. Tarran leikkaus ei saa jäädä niin tiukaksi, että kiinnitys kiertää kalvoa.
Hyvin pienet sisäkulmat pyöristetään tarvittaessa materiaalin ja leikkauksen toiminnan vuoksi. Terävä neulamainen kulma on vaikea leikata ja muodostaa helposti repeävän ulokkeen. Visuaalinen ero voi olla lähes huomaamaton, mutta kestävyys paranee.
Turva-alue suojaa numeroa ja logoja
Turva-alue sijaitsee leikkauslinjan sisäpuolella. Sen ulkopuolelle voidaan viedä taustagrafiikkaa, mutta ei sisältöä, jonka pitää säilyä kokonaisena. Marginaali huomioi leikkauksen toleranssin, tarran kohdistuksen muoville ja paneelin reunan kolmiulotteisen kääntymisen.
Kilpailunumero tarvitsee usein enemmän tilaa kuin pieni taustatekstuuri. Sen ympärille jätetään visuaalinen rauha, vaikka tekninen turva-alue olisi pienempi. Sponsorilogon oma brändiohje voi vaatia lisäksi turvaetäisyyden muihin elementteihin. Näitä marginaaleja ei pidä sekoittaa keskenään.
Paneelin keskellä oleva kiinnitysreikä luo oman turva-alueensa. Tekstiä ei sijoiteta reiän yli vain siksi, että se on kaukana ulkoreunasta. Oikea pohja näyttää kaikki sisäiset riskikohdat.
Kolmiulotteinen kaarre siirtää näkyvää rajaa
Tasotiedostossa koko tarrapala näkyy yhdellä kertaa. Pyörässä osa siitä voi taittua sivulle tai paneelin alle. Sivusta katsottuna numero näyttää kapeammalta, jos se jatkuu harjanteen yli. Turva-alueessa huomioidaan näkyvä ydinpinta, ei vain etäisyys leikkauslinjasta.
Suunnittelija voi käyttää paneelin 3D-hahmotusta tai valokuvasovitusta ymmärtääkseen, mihin grafiikka kääntyy. Lopullinen tarkkuus tulee silti testatusta pohjasta ja fyysisestä sovituksesta. Näyttävä värilinja saa jatkua kaarteelle, mutta luettavan tekstin paikka valitaan tasaisemmalta alueelta.
Asentaja kohdistaa palan sovittujen reikien ja reunojen mukaan. Jos sitä venytetään liikaa yhden kulman saavuttamiseksi, turva-alueen ennuste ei enää pidä. Oikea pohja ja hallittu asennus kuuluvat samaan mittaketjuun.
Laminointi tapahtuu ennen contour-leikkausta
Motocross-grafiikka tulostetaan, sen annetaan tasaantua menetelmän vaatimalla tavalla ja se laminoidaan ennen lopullista leikkausta. Leikkuri käsittelee siis valmista paksua kerrosrakennetta. Laminaatin lisääminen ja materiaalin kulku koneiden läpi voivat vaikuttaa kohdistukseen, mikä huomioidaan rekisteröinnissä.
Jos pala leikattaisiin ensin ja laminoitaisiin vasta sen jälkeen, laminaatin reunan hallinta olisi vaikeampi ja painopinta voisi jäädä suojaamatta epätasaisesti. Yhtenäisen arkin laminointi antaa jatkuvan suojan, jonka contour-leikkaus katkaisee samalla polulla pohjakalvon kanssa.
Leikkurin asetukset säädetään koko valmiille paksuudelle. Testissä varmistetaan, että kalvo ja laminaatti katkeavat puhtaasti mutta taustapaperi säilyy riittävän ehjänä. Leikkuuvaran visuaalinen toiminta tarkistetaan samalla.
Rekisteröintimerkit yhdistävät painon ja leikkauksen
Tulostetut rekisteröintimerkit antavat leikkurille viitteet arkin sijainnista, koosta ja mahdollisesta vinoudesta. Laite lukee merkit ja sovittaa vektoripolun painettuun kuvaan. Merkkien pitää olla ehjiä, puhtaita ja järjestelmän tunnistettavissa.
Laminaatin voimakas heijastus, lika tai väärä tulostus voi vaikeuttaa lukua. Tuotanto käyttää materiaalille ja laitteelle toimivaa prosessia. Rekisteröintimerkkiä ei sijoiteta niin lähelle arkin vaurioituvaa reunaa, että se katoaa käsittelyssä.
Pitkällä arkilla kohdistus tarkistetaan useasta kohdasta, koska pieni syöttöero voi kasvaa matkan aikana. Suuret motocross-palasarjat hyötyvät suunnitellusta asettelusta ja riittävistä viitteistä, eivät vain yhdestä merkkiparista arkin alussa.
Kiss cut ja läpileikkaus palvelevat eri pakkausta
Kiss cut -leikkauksessa tarra- ja laminaattikerros katkaistaan, mutta taustapaperi jää yhtenäiseksi. Palat voidaan toimittaa yhdellä arkilla, ja taustapaperi suojaa niitä. Läpileikkauksessa myös tausta katkaistaan, jolloin jokainen pala irtoaa omaksi muodokseen.
Motocross-sarjan suuret palat voidaan käsitellä kummallakin tavalla tuotannon ja pakkauksen mukaan. Yhtenäinen tausta pitää pienet osat järjestyksessä, mutta suuri arkki voi olla hankala kuljettaa tasaisena. Erillisissä paloissa jokainen osa nimetään, jotta oikea ja vasen puoli eivät sekoitu.
Läpileikkauksen reuna ja taustapaperin käyttäytyminen testataan. Paksu laminoitu tarra ei saa irrota taustastaan kuljetuksen aikana. Pakkaus ei saa taivuttaa kapeita ulokkeita.
Palojen asettelu arkille vaikuttaa hukkaan
Leikkuuvaralliset muodot asetellaan niin, etteivät niiden painetut alueet mene päällekkäin. Palojen väliin jätetään tuotannon tarvitsema tila, ja rekisteröintimerkeille varataan oma alue. Hyvä asettelu hyödyntää rullan leveyden tehokkaasti ilman, että leikkaus muuttuu epävarmaksi.
Palojen kiertäminen voi säästää materiaalia, mutta painon suunta, mahdollinen materiaalin venymä ja grafiikan tekstuuri huomioidaan. Jos kaikissa paneeleissa on suuntaava harjattu kuvio, satunnainen 180 asteen kääntö voi näyttää valmiissä pyörässä erilaiselta.
Hukan vähentäminen ei tarkoita, että leikkuuvara tai turvamarginaali poistetaan. Tekninen laatu säilyy ensin, ja sen jälkeen muotoja optimoidaan. Väärin leikattu koko sarja tuhlaa enemmän kuin hieman väljempi turvallinen asettelu.
Värilinjan jatkuminen paneelista toiseen vaatii toleranssia
Kun grafiikan diagonaali jatkuu ilmanohjaimesta sivupaneeliin, paneelien välinen rako ja asennusvaihtelu vaikuttavat kohtaamiseen. Linjoja ei suunnitella niin ohuiksi, että yhden millimetrin ero näyttää katkenneelta. Hieman leveämpi tai tarkoituksellisesti porrastettu muoto kestää todellista kokoonpanoa paremmin.
Pohjien pitää vastata oikeita muoveja. OEM- ja tarvikepaneelin liittymäkohta voi erota, vaikka yksittäiset palat näyttävät sopivilta. Digitaalisessa yleiskuvassa palat asetetaan pyörän rakenteeseen ja siirtymän mahdollisuus arvioidaan.
Taustakuvio voi jatkua visuaalisesti ilman täydellistä pikselikohtaista osumaa. Suuret muodot, väriperheet ja rytmi luovat yhtenäisyyden. Tärkeä sponsoriteksti ei saa ylittää paneelirakoa.
Skaalausvirhe muuttaa kaikki toleranssit
Jos painotiedosto avataan väärissä yksiköissä tai sovellus muuttaa sivukokoa, koko tarrapohja voi skaalautua. Pieni prosentuaalinen ero näyttää näytöllä huomaamattomalta, mutta sivupaneelin päässä se on useita millimetrejä. Kiinnitysreiät ja leikkuuvara eivät enää toimi.
Tiedostoon lisätään tunnettu tarkistusmitta tai tuotanto varmistaa dokumentin mitat ennen tulostusta. PDF-viennissä sivukoko ja skaala säilytetään. Tulostusikkunan sovita sivulle -asetus ei kuulu mittatarkkaan tarratuotantoon.
Ensimmäisestä uudesta pohjasta tehdään testileikkaus. Pieni koepala tai edullinen malline muovilla paljastaa skaalavirheen ennen painettua ja laminoitua tuotantoa. Mittaa ei päätellä pelkästä näytön viivaimesta.
Suorakulmaisen painotuotteen leikkuumerkit eivät riitä contour-muotoon
Perinteiset kulmiin sijoitetut leikkuumerkit kertovat, mistä suorakulmainen arkki rajataan. Motocross-tarra tarvitsee sen lisäksi koko epäsäännöllistä muotoa seuraavan contour-polun. Neljä kulmamerkkiä ei kuvaa sivupaneelin kaarta, sisäreikää tai kapeaa lokasuojan kärkeä. Tuotantotiedostossa nämä käsitteet pidetään erillään.
Myös rekisteröintimerkki on eri asia kuin varsinainen leikkuupolku. Rekisteröintimerkin avulla laite kohdistaa arkin, contour-polku kertoo terän reitin ja leikkuuvara antaa kuvalle toleranssin. Jos yksi näistä puuttuu, muut eivät korvaa sitä. Selkeä kerrosrakenne estää merkkien sekoittumisen.
Tuotanto-ohjelmisto voi luoda osan rekisteröintimerkeistä automaattisesti. Suunnittelija ei siksi lisää satunnaisia omia symboleita olettaen, että kaikki laitteet lukevat ne. Työnkulku sovitaan käytettävän tulostimen, RIP-ohjelman ja leikkurin mukaan.
Terävä kulma tarvitsee materiaalille sopivan säteen
Digitaalinen vektori voi muodostaa äärettömän terävän kärjen, mutta fyysisellä paksulla tarralla hyvin kapea uloke on herkkä. Leikkuri hidastaa ja kääntää terää, materiaali voi nousta taustasta ja asennuksessa kärki tarttuu helposti sormeen tai liinaan. Pieni hallittu pyöristys tekee reunasta vahvemman ilman näkyvää tyylin menetystä.
Sisäkulma on myös jännityksen keskittymä. Jos leikkaus muodostaa terävän V-muodon, kalvo voi alkaa repeytyä juuri sen pohjasta. Sopiva säde jakaa voiman laajemmalle. Erityisesti kiinnitysreiän lähellä ja saappaan hankausalueella tämä parantaa käytännön kestävyyttä.
Pyöristystä ei lisätä sattumanvaraisesti koko grafiikkaan. Paneelin alkuperäiset muodot, designin kieli ja leikkurin ominaisuudet huomioidaan. Testileikkaus näyttää, mikä kärki irtoaa puhtaasti taustapaperista ja säilyy ehjänä asennuksessa.
Päällekkäisyysvara ei ole sama kuin leikkuuvara
Jos grafiikka jaetaan kahteen tarkoituksellisesti limittyvään palaan, niiden välille voidaan suunnitella päällekkäisyys. Sen tehtävä on estää muovin pilkahdus saumassa ja antaa asennukselle pieni kohdistusvara. Leikkuuvara puolestaan poistuu contour-leikkauksessa eikä jää valmiiseen tarran päällekkäisyydeksi.
Limityksen suunta valitaan veden, ilmavirran ja saappaan liikkeen mukaan. Ylempi reuna ei saisi avautua suoraan mekaanista kosketusta vasten. Liian suuri päällekkäisyys muodostaa näkyvän paksun askelman, liian pieni voi paljastaa muovin, jos palat asettuvat hieman eri kohtiin.
Sauman alla olevan palan laminaattipinta on eri tartunta-alusta kuin puhdas muovi. Materiaalijärjestelmän yhteensopivuus varmistetaan. Limitystä ei käytetä korjaamaan vääränmuotoista tarrapohjaa, vaan se on ennakkoon suunniteltu osa rakennetta.
Kerrosnimet ja lukitus estävät tuotantovirheen
Suunnittelutiedostossa taide, leikkuupolut, apuviivat, reiät, muistiinpanot ja esikatselumockup pidetään omilla nimetyillä tasoillaan. Tuotantoon vietävät elementit erotetaan niistä, joita käytetään vain suunnittelun tukena. Lukittu pohja ei siirry vahingossa, kun numeroa tai sponsorilogoa muokataan.
Viimeisessä viennissä turva-alueen värillisiä opaslinjoja ei tulosteta. Contour-polku säilyy vektorina ja oikealla tunnisteella, vaikka muu grafiikka rasteroitaisiin. Esikatselukuva voidaan viedä erikseen asiakkaan hyväksyntään, jotta tekniset polut eivät hämää ulkoasun arviointia.
Tiedostosta säilytetään muokattava lähde ja erillinen painovalmis versio. Painotiedostoa ei avata myöhemmin ja muuteta ilman uuden revision nimeämistä. Näin voidaan jäljittää, mikä leikkuuvara, pohjaversio ja kuljettajan tieto olivat käytössä jokaisessa tuotantoerässä.
Preflight tarkistaa tiedoston ennen materiaalia
Ennen painoa tarkistetaan dokumentin mittakaava, leikkuupolkujen sulkeutuminen, leikkuuvara, turva-alueet, sisäleikkaukset ja kuvien resoluutio. Puuttuvat fontit, linkitetyt kuvat ja väärät väriprofiilit havaitaan. Leikkuulinjan ei pidä näkyä painettavissa tasoissa.
Yliviivaus- ja läpinäkyvyysasetukset voivat muuttaa sitä, miten värit yhdistyvät viennissä. Lopullinen tuotanto-PDF tai RIP-esikatselu tarkistetaan, ei vain alkuperäinen suunnittelutiedosto. Rasteroituminen ei saa muuttaa contour-polkua kuvaksi.
Versionumero, pyörämalli, muovisarja, nimi ja kilpailunumero tarkistetaan samassa vaiheessa. Tekninen täydellisyys ei auta, jos painoon lähtee vanha kuljettajan numero. Hyväksytty versio merkitään yksiselitteisesti.
Preflightiin kuuluu myös visuaalinen reunakierros. Jokainen tarrapala tarkastetaan suurennettuna ja normaalissa koossa, jotta taustaan ei ole jäänyt tyhjää rakoa, irrallista leikkuupistettä tai vahingossa näkyvää apuviivaa. Sen jälkeen koko sarja katsotaan yhtenä pyörämockupina. Yksittäinen pala voi olla teknisesti ehjä mutta kuulua värien tai lukusuunnan perusteella väärälle puolelle.
Näkymättömät marginaalit tekevät näkyvästä reunasta siistin
Motocross-tarran painovalmis tiedosto ei koostu vain hienosta grafiikasta. Leikkuuvara suojaa väripintaa kohdistusvaihtelulta, leikkuulinja ohjaa terää ja turva-alue pitää tärkeän sisällön poissa vaarakohdista. Sisäreiät, kaarteet, laminaatti ja rekisteröinti liittävät digitaalisen pohjan fyysiseen tuotantoon.
Kun nämä alueet rakennetaan oikein, asiakas ei yleensä huomaa niitä lainkaan. Hän näkee tasaisen värin reunaan asti, ehjän numeron ja kiinnitysreiät oikeilla paikoilla. Juuri siinä näkymättömän teknisen työn arvo on. Se antaa designille vapauden näyttää terävältä ja tarkoitukselliselta myös sen jälkeen, kun tiedosto on muuttunut painetuksi, laminoiduksi, leikatuksi ja kaarevalle muoville asennetuksi tuotteeksi. Samalla seuraavan samanlaisen sarjan tuotanto pysyy hallittavana ja toistettavana ilman uusia mittaus- ja kohdistusvirheitä myöhemmin.
